电工知识普及:电力电缆和控制电缆有什么区别

— 发布 —

2017/9/28 15:52:24

— 编辑 —

财富中国

— 阅读 —

— 来源 —

互联网

— 分享 —

【摘要】电力电缆在电力系统主干线中用以传输和分配大功能电能,控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。 从电缆芯数上讲,电力电缆根据电网要求,最多一般为5芯,而控制电缆传输控制信号用

电力电缆在电力系统主干线中用以传输和分配大功能电能,控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。

从电缆芯数上讲,电力电缆根据电网要求,最多一般为5芯,而控制电缆传输控制信号用,芯数较多,根据标准来讲多的有61芯,但也可以根据用户要求生产了。

1.同轴电缆

同轴电缆是很多朋友比较熟悉的一类传输介质,它是由一层层的绝缘线包裹着中央铜导体的电缆线,它的最大特点就是抗干扰能力好,传输数据稳定,而且价格也便宜

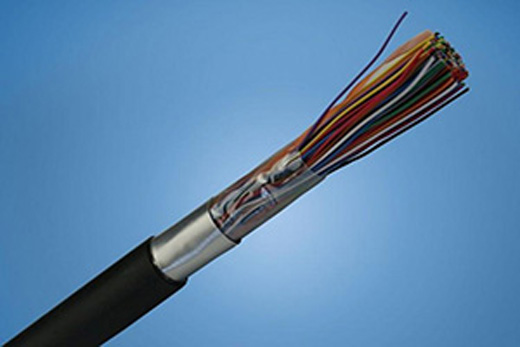

2.双绞线

双绞线是一种柔性的通信电缆,包含着成对的绝缘铜线,它的特点是价格便宜,所以被广泛应用,如我们常见的电话线等。

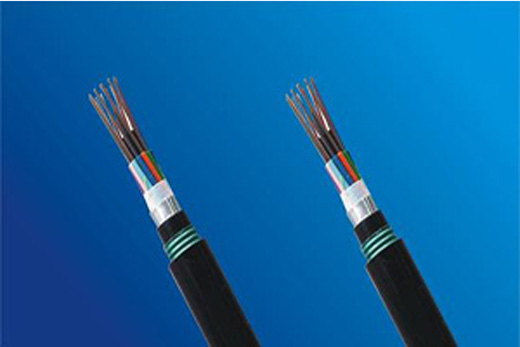

3.光纤光缆

光纤光缆是新一代的传输介质,与铜质介质相比,光纤无论是在安全性、可靠性还是网络性能方面都有了很大的提高。

屏蔽层的作用电线电缆最外层一般为橡胶或橡胶合成套,这一层的作用一是绝缘,同时也起保护电缆不受伤害的作用。

电工知识普及:电力电缆和控制电缆有什么区别



电缆分高压还是低压电缆,如果是高压的,里面还会有一层类似树脂的填充物,这是起绝缘作用的,在高压电缆中,这层是绝缘的最重要部分。低压的没有这层东西.然后里面还会缠一些类似丝带一样的东西,这是为了固定住电缆每一芯,把中间的空隙填满。

电力电缆的屏蔽层的作用有:

1、是因为电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的元件,所以加屏蔽层可以把这种电磁场屏蔽在电缆内。

2、是可以起到一定的接地保护作用,如果电缆芯线内发生破损,泄露出来的电流可以顺屏蔽层流如接地网,起到安全保护的作用。

聚氯乙烯、聚乙烯、交联聚乙烯三者的区别聚乙烯英文简称PE,它是乙烯的聚合物,无毒。容易着色,化学稳定性好,耐寒,耐辐射,电绝缘性好。

电工知识普及:电力电缆和控制电缆有什么区别

电线电缆分类应用及基本结构

把用以传输电(磁)能、信息和实现电磁能转换的线材产品统称为电线电缆。按用途不同可以将电线电缆分为五大类:

裸电线:仅有导体而无绝缘层的产品,如钢芯铝绞线、铝绞线、铜绞线。产品主要用在城郊、农村、用户主线、开关柜等。

绕组线(电磁线):以绕组的形式在磁场中切割磁力线感应产生电流,或磁场作用的电线,主要用于各种电机、仪器仪表等。如漆包线。

电力电缆:在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,如交联聚乙烯绝缘电力电缆等。

通信电缆和光缆:传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆、光缆等。

电气装备用电线电缆:从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用的电线电缆。如控制电缆、布电线等。

电工知识普及:电力电缆和控制电缆有什么区别

电线电缆的应用

电力系统:电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆、电磁线以及电力设备用电气装备电线电缆等。

信息传输系统:用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

机械设备、仪器仪表系统:除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

电线电缆的基本结构

导体:传导电流的物体,电线电缆的规格都以导体的截面表示。

绝缘:将绝缘材料按其耐受电压程度的要求,以不同的厚度包复在导体外面而成。

保护层:保护电缆的部分。

从电气性能说:导体通电后,由于电阻消耗电能而发热.随着温度升高会影响绝缘层和保护层材料性能寿命.为了使电缆高效运转,应增大导体截面,但大截面单根导线不便于弯曲,柔软性差,很不利于生产运输和安装敷设.从机械性能上又要求具有柔软性,可靠性,多根单线扭在一起绞合,即可解决矛盾。
