财富中国网
您当前位置:财富中国 >> 水性漆 >> 新闻正文

水性涂层附着力机理及影响因素分析!

— 发布 —

2022/10/29 9:51:16

— 编辑 —

财富中国

— 阅读 —

— 来源 —

互联网

— 分享 —

【摘要】涂层在被涂表面良好的附着,是涂膜发挥其保护作用的前提。涂层的附着力是涂料在应用过程中最重要的指标之一。

  涂层在被涂表面良好的附着,是涂膜发挥其保护作用的前提。涂层的附着力是涂料在应用过程中最重要的指标之一。

  附着力的机理

  附着力重要性早就为人所知,但目前为止,对涂料产生附着力机理的认识仍然不够充分。大多关于附着力的解释,都是基于经验和假说,尽管如此,我们也可以以此作为手段进行辩证。

  一机械附着

  这种附着的机理主要是针对界面不平整,含有孔、洞或裂隙的基材上的涂装。当漆液涂于基材表面时,涂料能够润湿渗透进入这些缝隙,这样等漆膜固化以后,这些进入缝隙的漆膜则能够起到类似于钉子的作用,从而抓牢底材。

  机械附着的机理在例如木材、喷砂处理、机械打磨等方面都有一定的表现。

  二共价键理论

  共价键理论是指在涂膜与底材接触后,形成某些共价键,这类型的链接力是最牢固、最耐久的。形成的前提是要求在涂膜与底材中有相互契合的化学基团,这些基团在靠近后,能够形成化学键。

  例如某些有机硅烷对玻璃、金属及有机矿石的附着力增强;再如某些底材带有羟基、羧基与涂料中固化剂的链接等。

  三范德华力理论

  范德华力是提供常规附着力的最常见的一种力。当涂膜与底材近距离接触后,分子相互接近而产生吸引力。

  这种吸引力是一种短程的相互作用,一般在0.3-0.5nm有较强的效果。另外,分子的相对分子质量越大、变形性越大、越容易被极化,则作用力更强。

  四静电理论

  涂层和底材表面均有一定的电荷残存散布,当涂料和底材近距离接触时,这些电荷相互吸引可以促进漆膜的附着。

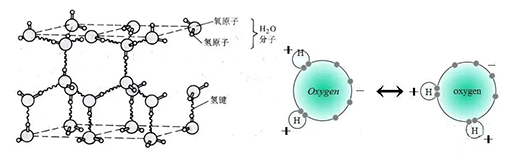

  五氢键理论

  氢原子在与电负性大的原子(如O、N、F等)形成共价键时,电子偏向电负性大的原子,而使氢原子带有正电。

水性涂层附着力机理及影响因素分析!

  因此当涂料中含有类似-OH、-COOH等基团时,又在基材含有负电基团时,可能会形成氢键效应,从而提升涂膜的附着力。

  该类亲水基团可能会影响涂膜的耐水性。

  六扩散理论

  当涂膜涂布于底材上时,两相亲和的大分子可能通过扩散形成交错,从而提升附着力。该种作用力只能发生在两相亲和的涂层和底材间,因此大多作用于层间附着,尤其是统一体系的两涂层间的附着。

  以上,便是常见的关于附着力形成机理的解释。事实上,在涂料的涂装中,参与附着力的机理是多样的,往往含有多种作用力。

  附着力的影响因素

  从以上对于各种机理的分析可见,无论哪种形式的力来促进附着,涂层与底材的紧密贴合都是首要条件。通过紧密贴合,再利用树脂或助剂特殊附着结构,可以获得附着在底材上牢固坚韧的漆膜。

  由此可见,树脂本身的性能、配方结构、涂装等不同的方面都会对附着力产生一定程度的影响。

  一水性树脂的特点

  每每谈到性能影响因素,首先谈的就是水性树脂本身的性能影响,附着力也不例外。并且水性树脂本身性能特点是附着力最主要的影响因素。水性树脂的润湿流动性、粒径大小、特殊基团以及形成干膜后的表面能与内聚力等性能,都会较大程度影响涂膜附着力。以附着力优良的SV-6145为例:①该树脂润湿流动性较好,通过良好的润湿、流动、铺展,可以使漆膜与底材更为紧密的接触。②该树脂粒径较小,防止过大乳胶粒子形成的空间位阻效应,影响漆膜与底材的有效接触,简单来讲就是成膜更加致密。③本身又含有特殊的锚定基团,以及拥有偏低的内聚力。通过特殊基团的链接效应,形成优良的附着力,足以抵消其较低内聚力对涂膜的影响。一般情况下,较为软韧的树脂在附着方面更有优势一些,因为随着环境的变化,更能够适应底材不同程度的形变。

  而SV-6145在拥有较为优良硬度的情况下,依然保证了良好的附着力。

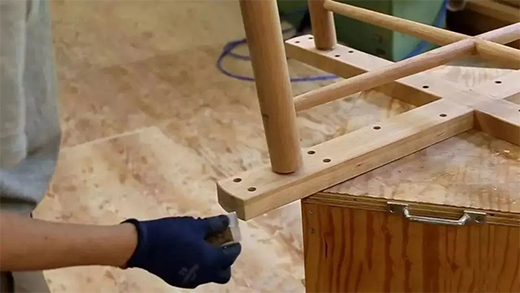

  二基材处理

  基材处理——如打磨、喷砂等,可以有效的增加底材的粗糙度。粗糙度的增加,可以极大的提升涂膜与底材的接触面积,并提供很多有效的锚固点,利于提升涂膜与基材的附着力。

水性涂层附着力机理及影响因素分析!

  三漆液的表面张力

  当涂料涂布于基材表面时,原有界面消失,形成新的界面。而涂布过程中,涂料对基材的润湿程度决定了涂膜能否与基材形成有效的接触。由于水的表面张力过高,在低表面能基材上的润湿展布很有问题,这也导致一些问题产生。因此,涂料或者水性树脂如何能够做到较低的表面张力、优秀的润湿铺展能力也就尤为重要。

  配方设计时,也应该保证基材润湿剂的添加,确保涂料能够有效、优良的润湿底材。

  四涂膜厚度

  许多实验表明,随着涂膜厚度增加,附着力逐渐降低。主要是因为随着涂膜厚度增加,其内聚力也在增加,附着力却保持不变;当内聚力增加大于附着力,那么涂层就会出现附着不良。

  从涂层的防护性能及丰满度的角度衡量,涂膜应该有一定的厚度,那么,在这两方面之间就要做一个平衡。另外,同样总膜厚的情况下,多道涂层比一道涂层的附着力要好。

  五干燥过程

  干燥过程中,环境温度和湿度对附着力均有一定的影响。

水性涂层附着力机理及影响因素分析!

  以上是测试一款聚氨酯水性漆在玻璃上,温湿度对其附着力的影响。

  该实验中,较高温度、较低湿度的养护条件,对附着力有一定的促进作用。

  六漆液粘度

  漆液的粘度也会一定程度影响涂膜的附着力,一是从对润湿铺展的影响上,二是不合适的粘度会形成应力减弱附着力。

  七附着力促进剂

  某些附着力促进剂会对涂料的附着有明显的提升,它通过特殊的化学结构形成附着。

  根据不同的底材类型,不同的助剂效果也不一样,常见的有环氧硅烷等类型。

  八颜填料

  少量的颜填料一般可以增加涂层的附着力,其原理是通过降低了体系的内聚能。不同的颜填料效果不同,例如鳞片状的颜填料改善效果更为明显。

  当颜填料的用量到达一定程度后,附着力又会随着添加量的增加而降低。

  九溶剂

  有时,溶剂对涂膜附着力也会产生显著的影响,它是通过对表面张力、干燥以及对漆膜的增塑效果来产生的。大多溶剂都有相对较低的表面张力,这对于水性漆在底材上的润湿铺展有一定的帮助,有利于提升涂膜的附着力。也有些溶剂,挥发较慢,可能需要几周甚至几个月的时间才能挥发干净。当溶剂残存在漆膜内部时,就会减弱涂膜本身的附着。

  另外,当漆膜固化后溶剂逐渐挥发,这个过程中漆膜可能会有一定程度的收缩,这样便产生了一定程度的内应力,导致附着力不良的产生。

- THE END -

免责声明:此文内容为本网站转载企业宣传资讯,仅代表作者个人观点,与本网无关。文中内容仅供读者参考,并请自行核实相关内容。如用户将之作为消费行为参考,本网敬告用户需审慎决定。本网不承担任何经济和法律责任。

财商世界,富强中国 财富中国是服务于中国商务精英的领先平台,为中国经理人提供全球管理信息,深度报道世界一流企业资讯。同时汇聚国内外著名企业的 信息、为用户提供更专业的财富新闻。

ICP证号:粤ICP备18093102号     推广联盟QQ:460965656
CopyRight © 财富中国网 caifu-china.cn 复制请注明出处 未经授权 禁止转载本站名单(数据)
